Kako globalne električne mreže evoluiraju prema većoj pouzdanosti i otpornosti na okoliš, ANSI transformatorske čahure ostaju kamen temeljac srednje- i visoko-naponske opreme na tržištima Sjeverne Amerike, Južne Amerike i ANSI-a. Dizajniran u strogom skladu saANSI C57.19 serija(uključujući C57.19.01, C57.19.02 i C57.19.100), ove čaure osiguravaju ujednačen električni zazor, termičke performanse i mehaničku izdržljivost u različitim radnim uslovima.
Ključne tehničke specifikacije
| Parametar | ANSI zahtjev | Engineering Insight |
|---|---|---|
| Izdržljivi napon snage i frekvencije | Po C57.19.01 | Validirano ispod 60 Hz, sa faktorima korekcije visine |
| Otpornost na udar groma (BIL) | 1,2/50 µs talasni oblik | Kritično za priobalne i visoko-izokeraunske regije |
| Test slane magle | Više od ili jednako 3000 h bez korozije | Provjerava stabilnost materijala u morskom/industrijskom zagađenju |
| Nivo djelomičnog pražnjenja | Manje ili jednako 5 pC pri 1,5× nazivnom naponu | Postignuto pomoću kompozitne izolacije od epoksi-liskuna impregniranog vakuumom |

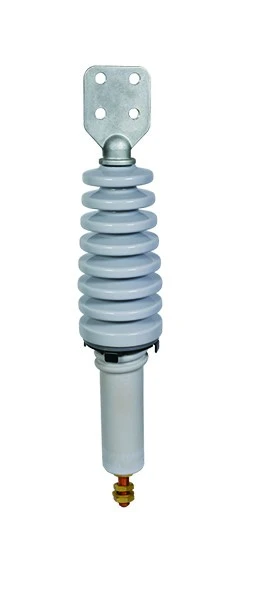

Inovacije strukturalnog dizajna
Dirigent– Gradijentni prelaz od legure srebra i bakra: visoka provodljivost (veća ili jednaka 98% IACS) sa koeficijentom termičkog širenja precizno usklađenim sa porcelanskim kućištem, eliminišući ciklus naprezanja na međufaznoj površini.
Izolaciono jezgro– Vakumski impregniran kompozitni sistem od epoksi-sljude, koji nudi nizak dielektrični gubitak (tan δ < 0,3%) i izuzetno nizak početni napon PD, produžavajući vijek trajanja preko 40 godina.

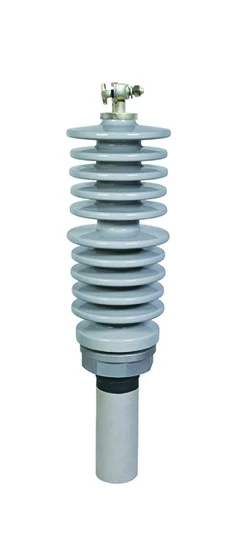

Kućište od porcelana– Izostatičko presovano sa tolerancijom debljine zida ±0,5 mm, čvrstoća na savijanje veća ili jednaka 120 MPa. Optimizirani profil šupe povećava puznu stazu za 15-20%, značajno smanjujući vjerovatnoću prelaska zagađenja.
Smjernice za odabir inženjera
- Trenutna ocjena sa harmonijskom marginom– Za transformatore ispravljača i pretvarača navedite ojačane čahure sa 20-30% dodatnog toplinskog kapaciteta za prilagođavanje nesinusoidnih opterećenja.
- Korekcija nadmorske visine– Za svakih 1000 m nadmorske visine dodajte 8% margine izolacije; iznad 2000 m, usvojiti posebne dizajne šupa (npr. većeg prečnika ili šupe protiv magle) da kompenziraju smanjenu gustinu vazduha.
- Dinamičko usklađivanje temperature– U tropskim ili pustinjskim klimama, izvršite termalno modeliranje kako biste smanjili kapacitet kontinuirane struje za 3-5% za svakih 10 stepeni okoline iznad 40 stepeni, osiguravajući da temperature vrućih tačaka ostanu unutar granica klase A (105 stepeni).
Pametan rad i održavanje
Moderne ANSI čahure su sve više opremljenepraćenje stanja sa više senzora:
- Analiza spektra vibracija– Otkriva labave veze ili aktivnost unutrašnjeg pražnjenja.
- Infracrvena termografija– Identificira abnormalne temperaturne gradijente u realnom vremenu.
- Ugrađeni optički senzori– Kontinuirano pratite naprezanje, temperaturu i unutrašnju vlažnost, omogućavajući prediktivno održavanje i smanjujući vrijeme neplaniranih prekida rada do 60%.
Materijalne granice
Epoksid poboljšan grafenom
Povećava snagu polja proboja za ~30% i smanjuje koeficijent difuzije vlage, sada ulazi u komercijalnu proizvodnju za ekstra-visokonaponske (EHV) klase.
Samoizljevajuća izolacija
Tehnologija zasnovana na mikrokapsulama koja autonomno popravlja mikropukotine pod električnim naprezanjem, produžavajući vijek trajanja izolacije za procijenjenih 15-20 godina u testovima ubrzanog starenja.
Tipične primjene
Transformatori postavljeni na podlogu (američki stil)– Široko se koristi u stambenim i komercijalnim distributivnim mrežama.
Transformatori distribucije i trafostanice– Do 345 kV i više.
Sistemi za prikupljanje obnovljive energije– Solarne i vjetroelektrane koje zahtijevaju visoku otpornost na zagađenje i kompaktne površine.
Za bilo kakve upite kliknite na link ispod kako biste nas kontaktirali.
